TH斗式提升機使用說明書
奧創機械
2024-03-13 09:04:10
0

TH斗式提升機使用說明書

一、概述

TH型斗式提升機具有輸送量大,提升高度高,運行平穩可靠,壽命長等顯著特點。其主要性能及參數符合JB3926-85《垂直斗式提升機》標準。牽引用圓環鏈符合GB/T12718-91《礦用高強度圓環鏈》。

TH型斗式提升機可用來輸送溫度較高的物料,所輸送的物料溫度不超過250℃。用來輸送密度ρ不大于1.5t/m3的粉狀、粒狀及小塊狀的無磨琢性、半磨琢性的物料,如煤、水泥、石塊、砂、黏土、礦石等。卸料方式為混合式或重力式。

TH型斗提機被廣泛地使用于各工業部門,如建材、電力、化工、冶金、煤炭、輕工、糧食等行業。

TH斗式提升機使用說明書

二、性能特點

TH型環鏈斗提機具有如下的特點:

輸送量大,與同型號HL型相比,輸送量增大近一倍;

更換方便,節約成本。因采用了組裝式鏈輪,輪體與輪緣用高強度螺栓聯接在一起。當鏈輪磨損到一定程度時,可擰下螺栓,拆換輪緣,更換方便。從而降低了維修費用。

噪聲低,符合當前環保要求。傳動裝置采用了ZLY型減速機,該減速機是按ZBJ19004-88標準生產的新型硬齒面減速機,齒輪經滲碳,淬火,磨齒等工藝精制,具有體積小,重量輕,承載能力高,壽命長,效率高噪聲低等優點。

傳動裝置安裝了逆止器,有效防止“倒料”的發生。

牽引件為低合金鋼制造的高強度圓環鏈,經合理熱處理后,具有抗拉強度高,耐磨性好,使用壽命長的優點。

TH型斗提機有兩種料斗:

Zh型(中深斗)一般適用于輸送濕的,易結塊的,較難拋出的物料,如濕砂、型砂、化肥、堿粉等。

Sh型(深斗)適用于輸送干燥的,松散易于拋出的物料,如水泥、熟料、碎石、煤塊等,其輸送量也比Zh型的大。

三、技術參數

說明:1.表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充,具體選用時應根據物料特性查表

2.求得ψ修正值予以修正則為能力輸送量。

1技術參數表

型號

輸送量

料斗

傳動鏈輪轉速r/min

牽引部件

Zhm3/h

Shm3/h

容積(L)

斗距mm

環鏈規格

環鉤規格

載荷KN

Zh

Sh

TH160

8

10

1.2

1.9

355

65.8

Φ12×45-7

Φ12×40-M14

≥250

TH250

30

48

3

4.8

512

46.8

Φ18×64-7

Φ18×64-M14

≥320

TH315

37

58

3.7

5.8

512

42.5

Φ18×64-7

Φ18×64-M14

≥320

TH400

58

92

5.9

9.4

512

37.6

Φ18×64-7

Φ18×64-M14

≥320

TH500

81

129

9.3

15

688

35.8

Φ22×86-7

Φ22×86-M18

≥480

TH630

144

207

14.6

23.5

688

31.8

Φ22×86-7

Φ22×86-M18

≥480

說明:1.表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充,具體選用時應根據物料特性查表

2.求得ψ修正值予以修正則為能力輸送量。

 TH斗式提升機使用說明書

五、料斗填充系數表

2

物料特性

物料填充系數ψ

粉末狀物料

0.95~1

20mm以下粒狀物料

0.9~1

20~50mm小塊狀物料

0.8~0.9

>50mm中塊狀物料

0.7~0.85

一般潮濕輕微粘性的粉末、粒狀物料

0.6~0.7

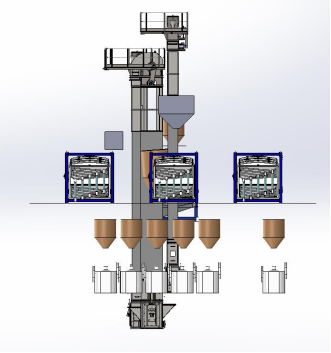

六、TH型斗提機外形圖。見附圖。

 TH斗式提升機使用說明書

七、TH型斗式提升機的安裝要求

1.斗提機下部區段的支撐面,必須保證坐落在基礎的水平面上。

2.斗提機的上部驅動軸和下部張緊軸應在同一垂直平面內,并且兩軸心線均應與水平面平行。

3.中間機殼的法蘭連接處,不得有顯著的錯位。法蘭間可墊入石棉墊或防水粗帆布,以保證密封性。

4.斗提機的下部區段、中間機殼和上部區段的中心線應在同一垂直線上,其垂直度偏差在1m長度上不允許超過1mm,總高的累積偏差不允許超過8mm。

5.料斗在牽引件上的位置應正確,并緊固可靠。在運行中,不應有偏斜和碰撞機殼的現象發生。

6.螺旋拉緊裝置調整好后,應使牽引構件具有均勻的、正常運行所必需的張緊力。為了使在運行中有足夠的拉緊行程,余下的拉緊行程應不少于全行程的50%。

7.減速機高速軸的軸線與電動機的軸線,應相互平行;低速軸的軸線與斗提機驅動軸的軸線,應在同一水平線上,其最大平行偏移量不得超過0.2mm,最大軸線交角不得超過40‵。

8.斗提機應安裝起吊設備,起重量不小于2t。起重機的軌底與驅動中心線的距離一般為2~2.2m。

9.斗提機的中部應有防止偏移的中間支撐裝置。支撐點的間距不大于8m。最上面的支撐點應盡量靠近頭部。

八、斗提機的潤滑材料、周期和方法,見表3。

3斗提機的潤滑材料、周期和方法

?潤滑部位名稱

潤滑材料

潤滑周期

潤滑方法

軸承

耐水潤滑脂

200小時

用注油器

逆止器

耐水潤滑脂

50小時

用注油器

拉緊螺栓

耐水潤滑脂

500小時

涂抹

減速機

按所配置減速機說明書

6個月

傾注

電動機

耐水潤滑脂

6個月

傾注
